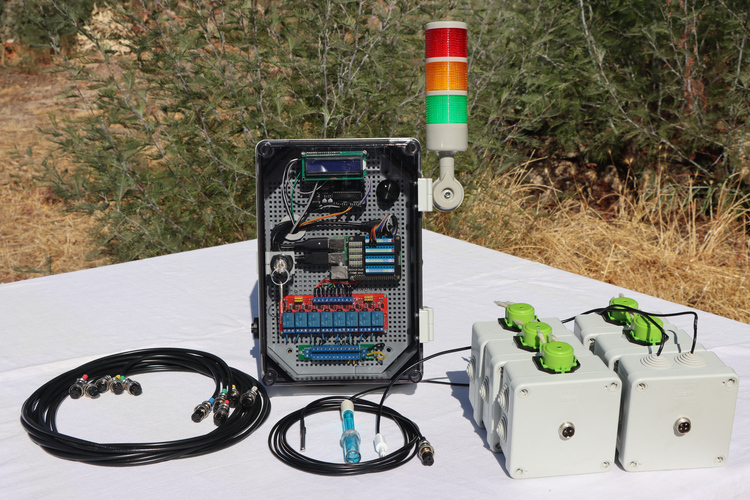

Steueranlage 5-3-1
Steueranlage 5-3-1, 5 Pumpen, 3 Sensoren + Steuersoftware
In unseren Anlagen kommen Kombinationen aus handelsüblicher Technologie zum Einsatz, die aus dem Bereich der industriellen Chemie und dem Anlagenbau stammen. Diese Werte kombinieren wir und kontrollieren die Nährstofflösungen durch einen Computern. Dieser entscheidet dann, nach Ihren Vorgaben, welche Werte durch die Zugabe verschiedener Nährstoffe, Säuren, Basen oder Verdünner automatisch durch Dosierpumpen angepasst wird. Die Messungen finden alle zwei Sekunden statt, die Anpassungen werden durch die Betriebsbedingte Wirk-Verzögerung der Zusatzstoffe im Nährsstoffkreislauf nur alle fünf Minuten durchgeführt. Je umfangreicher das Bewässerungssystem ist, desto grösser sollte der Zeitabstand der einzelnen Korrekturen sein. Anhaltspunkt dafür ist die Zeit die das System benötigt um die Nährstofflösung einmal komplett durch das System zu pumpen.



Darüber hinaus bieten wir durch Analysetechnik und gleichzeitiger Pflanzenwuchskontrolle einen optimierten Betrieb der Anlage an. Dies bedarf moderner Analysetechnik und Kenntnis der Biologie der verwendeten Pflanzen sowie steter Kontrolle des Wachstumsfortschritts in Abhängigkeit der dazu eingebrachten Nährstoffmenge, der Wassertemperatur, dem Sauerstoffgehalt, etc.



Schulung und Einweisung in der Handhabung der Anlage und deren Software zur Steuerung vervollständigen das Angebotsspektrum. Durch die Vielzahl der beteiligten Stellgrößen ist die Hydroponik, im Gegensatz zur Aquaponik, immer noch ein forschungsintensives Feld.

Die Echtzeiterfassung und Protokollierung der Anlage und aller Stellwerte erfolgt in lizenzfreien Datenbanken die auch eine Visualisierung erlauben.

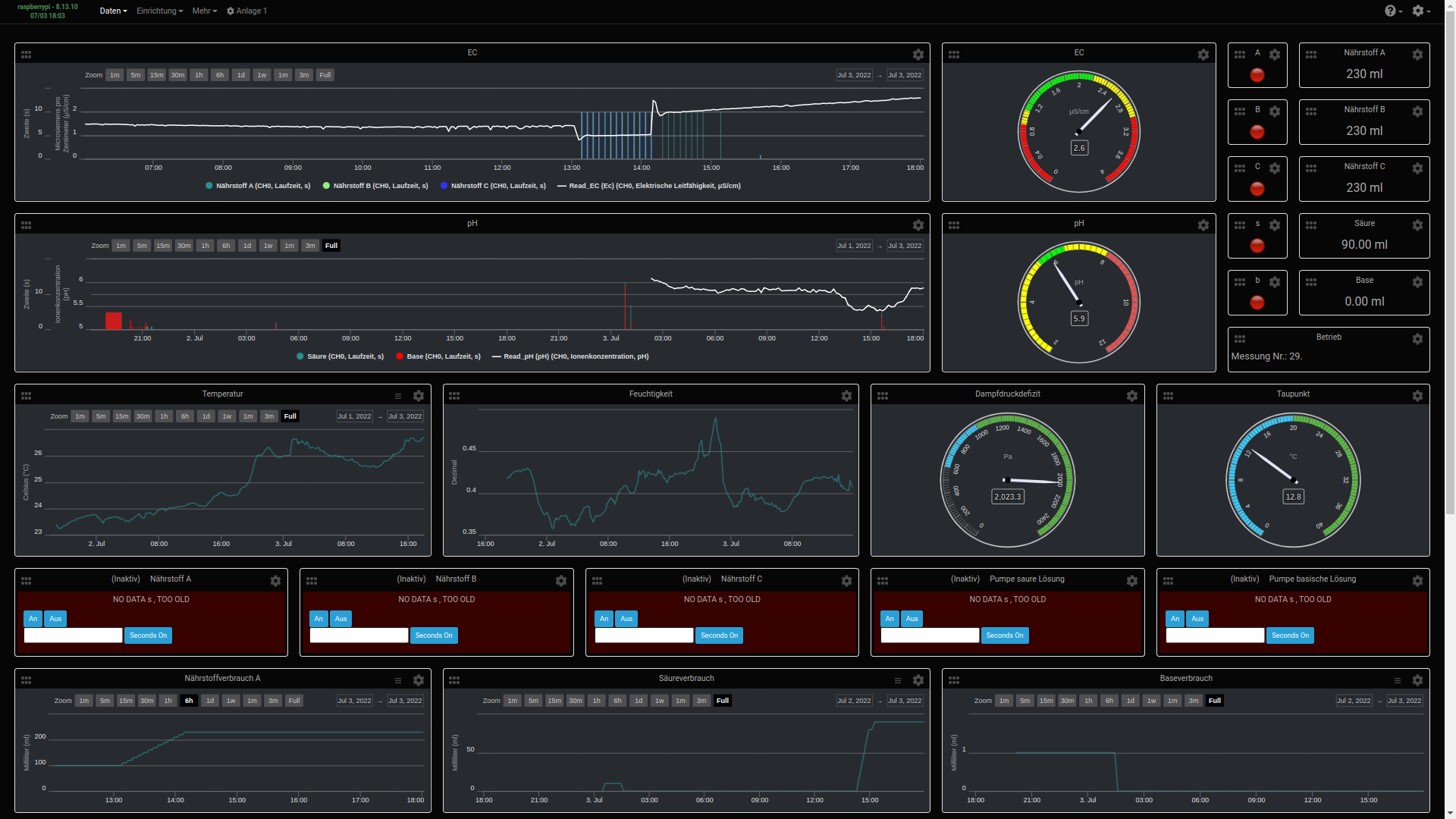

Dies ist ein Screenshoot der Steuerzentrale einer Anlage Typ 2. Sie zeigt die aktuelle Situation zum Nährstoffverbrauch, dem EC-Wert der Nährlösung, dem pH-Wert und die Temperatur der Nährlösung und den Verbrauch an allen Nährstoffen. Auch angezeigt wird der Verbrauch von Säure und Base um den pH-Wert des Nährstoffs im korrekten Bereich zu halten. Alle Grenz- und Bereichswerte können individuell eingestellt werden. Ebenso können alle Nährstoffzugaben ebenso wie Säure und Base von Hand in Echtzeit an diesem Bildschirm gesteuert werden.

Eine Erweiterung erlaubt den automatischen Austausch der gesamten Nährlösung durch zwei elektrisch gesteuerte Ventile die die Anlage zyklisch oder bei Bedarf mit einem neuen Nährstoffansatz versorgen. Dieser komplette Nährstoff-Neuansatz erlaubt während des Betriebs auch die Umstellung von Wachstum zu Blüte bzw. Frucht, die sich nur durch Beurteilung der gesamten Anpflanzung sicher stellen lässt.

Die Konfiguration der Status-Seite kann beliebig gestaltet werden. Dies ist die Voreinstellung die wir Ihnen eingerichtet haben.



Hydroponik Anlage 1

Hier sehen Sie die frei konfigurierbare Oberfläche unserer Steueranlage 5-3-1, die alle Parameter nach Ihren Vorgaben vollautomatisch regelt.

Weiterführender Artikel: Hydroponik Steueranlagen

Weiterführender Artikel: Anlagenvergleich nach Kosten/Nutzen
